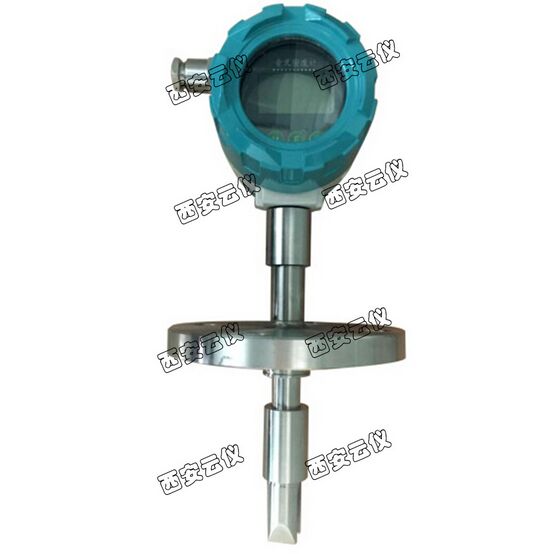

在線振動式密度計工作原理
音叉密度計傳感器是根據元器件振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在固有諧振頻率上。當介質流經叉體時，因介質質量的改變，引起諧振頻率的變化。
介質的密度與振動頻率符合下列數學公式：
D=K0+K1T+K2T2
公式中：D=被測介質的密度
T=叉體的固有頻率
T2=被測介質流經叉體時的頻率
K0、K1、K2=常數
按此公式，通過電子處理單元即可計算出準確的介質密度值。
在線振動式密度計技術特點

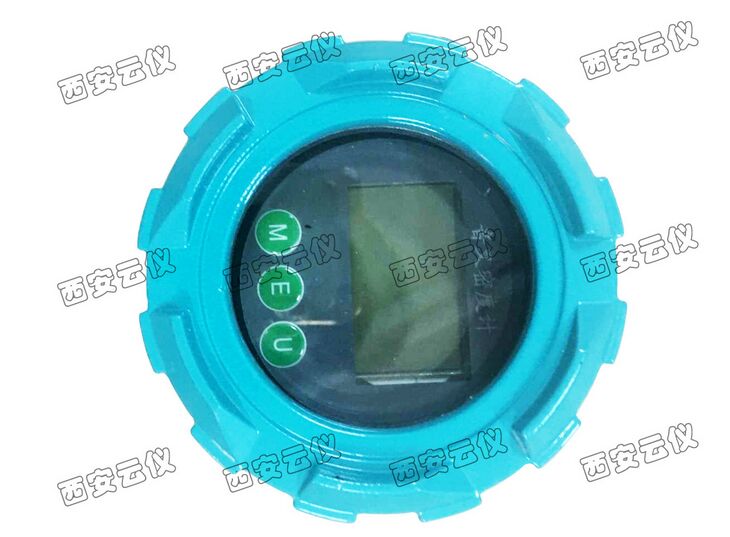

音叉振動式密度計，配有基于微處理器的電子轉換裝置，集信號處理、計算和診斷功能于一身。除了具有令人信服的測量精度和可靠性，它可與PC通過RS485接口直接通訊，在ADView軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量密度和溫度的同時，也可計算出基本密度、°API、白利糖度以及濃度百分比、質量百分比、體積百分比、比重等參數。
音叉密度計可以直接安裝于儲罐和管線上，其測量的流體粘度可高達20000cP，這是其優于其它同類產品的一個顯著特征，而且它還具有極高的性能價格比。
在線振動式密度計技術參數
測量范圍：0.5– 2.5 g /cc (500 – 2500 kg/m3)
標定范圍：0.5 – 2.5 g/cc (500 – 2500 kg/m3)
測量精度：± 0.002 g/cc (± 2 kg/m3)
重復性：± 0.0002 g/cc (± 0.2 kg/m3)
操作溫度范圍：-50℃~ +200℃
最大工作壓力：207 bar (3000psi)
流體粘度范圍：0 – 20000cP
溫度系數：小于0.1 kg/m3/℃(校正后)
壓力影響：可忽略不計
內置溫度傳感器：PT100
接液材質：316L不銹鋼哈氏合金
叉體涂層：標準型，PTFE或電解拋光
供電電源：24VDC，≥50 mA
模擬信號輸出：4 -20 mA，0-1000Hz，RS485 Modbus RTU
輸出精度(20℃)：讀數的± 0.1%或± 0.05% FS
輸出重復性(-40 ~ +85℃)：± 0.05% FS
過程連接：ANSI 150 ~1500 RF，DIN 50 PN16，DIN 50PN40，IDF和RJT衛生型
防護等級：IP65
外殼：鋁合金
在線振動式密度計適用行業
典型行業包括，石油化工行業，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。
在線振動式密度計優缺點
優點：安裝簡單，即插即用，免維護。可以測量含有固體或氣泡的混合介質密度。
缺點：該密度計用于測量易結晶、結垢介質時效果不理想。
在線振動式密度計安裝須知
|
安裝 |
T型側開插入式安裝 |
T型側開縮進式安裝 |
|
說明 |
叉體部分直接進入主流體 |
叉體縮入管路側開部分 |
|
流速 |
主管路流速0-1m/s |
主管路流速1-5m/s |
|
粘度范圍 |
最大20000CP |
最大100CP |
|
溫度 |
-50-150°C |
-50-150°C |
|
主管道尺寸 |
≥水平管道100mm(4”) |
≥50mm(2”) |
| |
≥垂直管道150mm(6”) |
|
|
優點 |
安裝方便，測量精度高 |
可減小灰漿流體對儀表的磨損 |
|
不適用于 |
1、不穩定流速 |
1、絮狀溶液（如紙漿等） |
|
2、不穩定流速 |
|
2、主管口徑小于DN100 |
3、粘度有遞變的溶液 |
|
4、主管口徑小于DN50 |
|
5、溫度效應顯著的情況 |
